Flügelschrauben

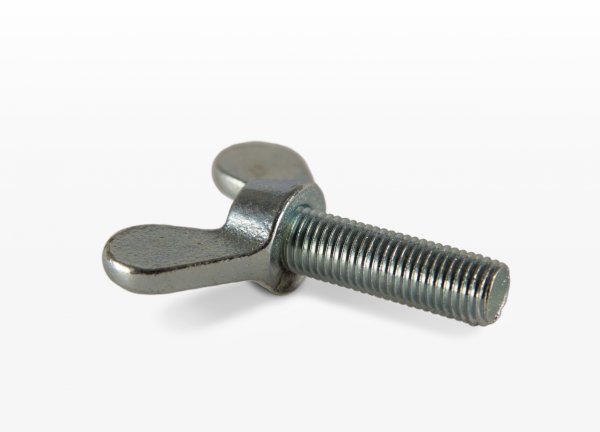

DIN 316 | Tempergusskopf mit Stahlschaft

» Radien nach DIN 316, d.h. ergonomische Flügel, keine scharfen Kanten
» Vollständiges Sortiment M4x8 – M16x60 aus freibleibendem Vorrat lieferbar
» Auf Anfrage: Sonderlänge bis 300 mm, mit Teilgewinde, mit speziellen Gewindeenden oder mit Scheibe
» Siehe auch separates Produktblatt “Sonderflügelschrauben”

ABMESSUNGEN
KOPF M4 M5 M6 M8 M10 M12 M16
d2 7,0 9,5 11,5 14,5 18,5 21,5 27,5
e 20,0 25,0 31,5 37,0 49,5 63,5 71,5
g 1,5 1,9 1,9 2,4 4,0 4,5 6,0
h 9,5 12,0 16,0 19,0 24,0 32,3 36,3
m 3,9 5,3 6,5 8,3 10,0 12,0 15,0
r 3 4 5 6 8 10,0 11,0
LÄNGE
8 200 200 200 - - - -
10 200 200 200 100 - - -
12 200 200 100 100 - - -
16 200 200 100 100 50 20 -
20 200 200 100 100 50 20 -
25 200 200 100 100 50 20 -
30 200 100 100 100 50 20 10
35 200 100 100 100 50 20 -
40 100 100 100 50 50 20 10
45 - 100 100 50 50 20 -
50 - 100 100 50 20 20 10
60 - 100 100 50 20 20 10
70 - - 100 50 20 20 -
80 - - 100 50 20 20 -
Verpackung:
Handelsüblich oder nach Kundenwunsch
Material:
Kopf aus Temperguss, EN-GJMB-350-10 nach DIN EN 1562, Schaft aus Stahl mind. Güte 4.6, blank, verzinkt, vernickelt gem. DIN EN ISO 4042 Auf Anfrage: rostfrei A2 oder A4, Oberfläche gebeizt, passiviert
Toleranz:
Metrisches Gewinde 6 h (blank 6 g) gem. DIN EN ISO 965-1

Bei allen oben genannten Maßen handelt es sich um ca. Angaben, die nach oben und unten abweichen können.
