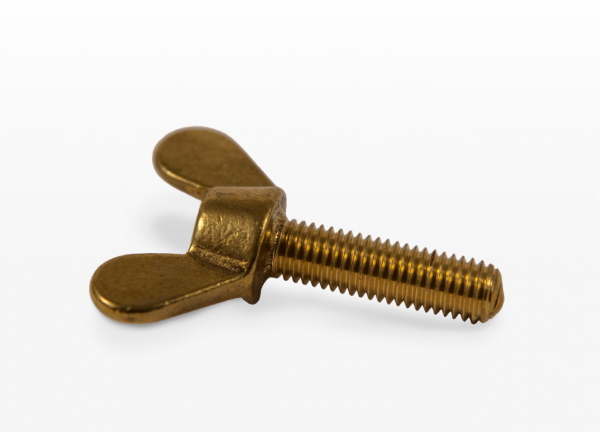

Tornillos de mariposa
DIN 316 | MODELO DE FUNDICIÓN EN BRONCE
- Radios conforme a DIN 316, alas ergonómicas, sin cantos afilados
- Catálogo completo M4x8 – M12x60 disponible para su envío si está en existencias
- Modelo de fundición de una pieza
| DIMENSIONES en mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| CABEZA | d1 | M4 | M5 | M6 | M8 | M10 | M12 | |
| d2 | 8,0 | 8,5 | 10,0 | 11,5 | 15,5 | 18,5 | ||
| e | 20,0 | 25,0 | 31,5 | 37,0 | 49,5 | 63,5 | ||
| g | 1,5 | 1,9 | 1,9 | 2,4 | 4,0 | 4,5 | ||
| h | 9,5 | 12,0 | 16,0 | 19,0 | 24,0 | 32,3 | ||
| m | 3,9 | 5,3 | 6,5 | 8,3 | 10,0 | 12,0 | ||
| LONGITUD | pieza/caja | |||||||
| 8 | 200 | 200 | 200 | - | - | - | ||
| 10 | 200 | 200 | 200 | 100 | - | - | ||
| 12 | - | 200 | 100 | 100 | - | - | ||
| 16 | 200 | 200 | 100 | 100 | 50 | - | ||
| 20 | 200 | 200 | 100 | 100 | 50 | 20 | ||
| 25 | - | 200 | 100 | 100 | 50 | 20 | ||
| 30 | - | 100 | 100 | 100 | 50 | 20 | ||
| 35 | - | - | 100 | 100 | 50 | 20 | ||
| 40 | - | - | 100 | 50 | 50 | 20 | ||
| 45 | - | - | - | 50 | 50 | - | ||
| 50 | - | - | - | 50 | 20 | - | ||
| 60 | - | - | - | 50 | - | 20 | ||
EMBALAJE:
Habitual o según las preferencias del cliente
MATERIAL:
Bronce (MS) 2.0401 conforme a DIN CEN/TS 13388, blanco, niquelado conforme a DIN EN ISO 4042. A petición del cliente: inoxidable A2 o A4, superficie decapada, pasivizada
TOLERANCIA:
Rosca métrica 6 H (blanca 6 G) conforme a DIN EN ISO 965-1
Todas las medidas indicadas anteriormente son datos aproximados que podrían resultar superiores o inferiores.
