Tuercas de mariposa

FORMA AMERICANA | FORMADO EN FRÍO

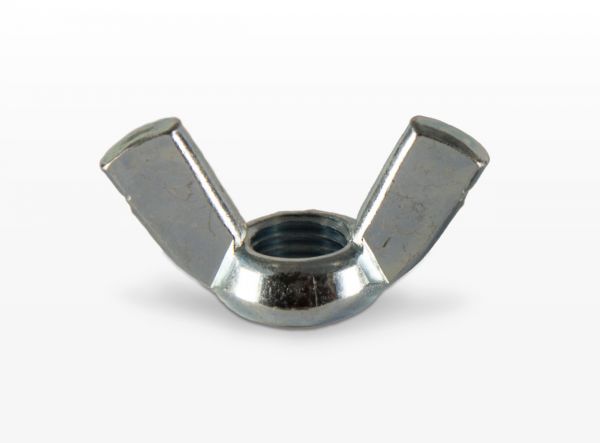

La fig. muestra M12

» Rosca métrica con M3 a M20 disponible para su envío si está en existencias
» A petición del cliente: rosca no métrica, piezas especiales a partir de la forma americana, p. ej. con agujero de precintado

MÉTRICO
d1
pulgada
d1
DIMENSIONES
e h d g m Acero A2 A4 LATÓN
M 3 1/8’’ 18,5 8,8 7,8 2,0 3,0 500 100 100 500
M 4 5/32’’ 18,5 8,8 7,8 2,0 3,0 500 100 100 500
M 5 3/16’’ 22,0 10,5 9,5 2,6 4,0 500 100 100 500
M 6 1/4’’ 26,8 12,9 11,9 3,0 4,9 500 100 100 500
M 8 5/16’’ 30,3 14,8 13,5 3,3 5,4 200 100 100 100
M 10 3/8’’ 35,3 17,3 15,3 4,0 6,3 100 100 100 100
M 12 1/2’’ 47,5 22,5 20,5 5,0 7,9 50 50 50 50
M 14 9/16’’ 65,0 30,8 25,0 6,5 10,6 50 50 50 50
M 16 5/8’’ 65,0 30,8 25,0 6,5 10,6 50 20 20 -
M 20 3/4’’ 66,5 31,2 29,3 7,2 12,2 50 20 20 -
EMBALAJE:
Habitual o según las preferencias del cliente
MATERIAL:
Acero blanco, galvanizado, niquelado conforme a DIN EN ISO 4042, bronce blanco, niquelado conforme a DIN EN ISO 4042, acero inoxidable A2 o A4, decapado, pasivizado
TOLERANCIA:
Rosca métrica 7 H (blanca 7 G) conforme a DIN EN ISO 965-1

Todas las medidas indicadas anteriormente son datos aproximados que podrían resultar superiores o inferiores.
