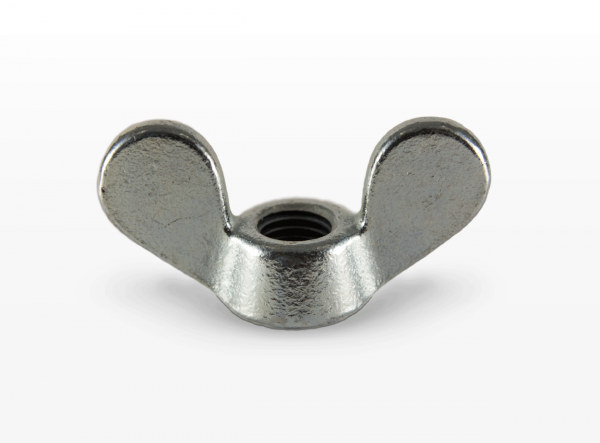

БАРАШКОВЫЕ ГАЙКИ

DIN 315 | ЛИТОЕ ИСПОЛНЕНИЕ

« Радиус закруглений по DIN 315, эргономичный дизайн, без острых краев
« Полный ассортимент M4-M24, поставка с нашего склада, без обязательства
« По запросу: специальная резьба, специальные детали по DIN 315, например, с отверстием для пломбы
« Соответствует RoHS, оцинкованная, шестивалентный хром (VI)
« См. также «Специальные барашковые гайки»

МЕТРИЧЕСКАЯ СИСТЕМА
d1
РЕЗЬБA UNC/BSW
d1
РАЗМЕРЫ
e h d2 g m r
M 4 5/32’’ 19,0 9,5 7,0 1,5 3,9 3 500
M 5 3/16’’ 25,0 12,0 9,5 1,9 5,3 4 500
M 6 1/4’’ 31,5 16,0 11,5 1,9 6,5 5 200
M 8 5/16’’ 37,5 19,0 14,5 2,4 8,3 6 100
M 10 3/8’’ 49,5 24,0 18,5 4,0 10,0 8 100
M 12 1/2’’ 63,5 32,3 21,5 4,5 12,0 10 50
M 14 9/16’’ 63,5 32,3 21,5 4,5 12,0 10 50
M 16 5/8’’ 71,5 36,3 27,5 6,0 15,0 11 20
M 18 - 71,5 36,3 27,5 6,0 15,0 11 20
M 20 3/4’’ 88,0 45,3 33,5 6,5 18,5 14 10
M 22 7/8’’ 88,0 45,3 33,5 6,5 18,5 14 10
M 24 1’’ 108,0 55,0 42,5 9,0 22,5 18 5
УПАКОВКА:
стандартная или по желанию заказчика
МАТЕРИАЛ:
ковкий чугун EN-GJMB-350-10 по DIN EN 1562, полированная, оцинкованная по DIN EN ISO 4042, латунь (MS) 2.0401 по DIN CEN/TS 13388, полированная, никелированная по DIN EN ISO 4042, алюминий (AL); нержавеющая сталь А2, А4, травленая и пассивированная
ДОПУСК:
Метрическая резьба 6 Н (полир. 6 G) по DIN EN ISO 965-1

Другое поверхностное покрытие – по запросу.

Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
