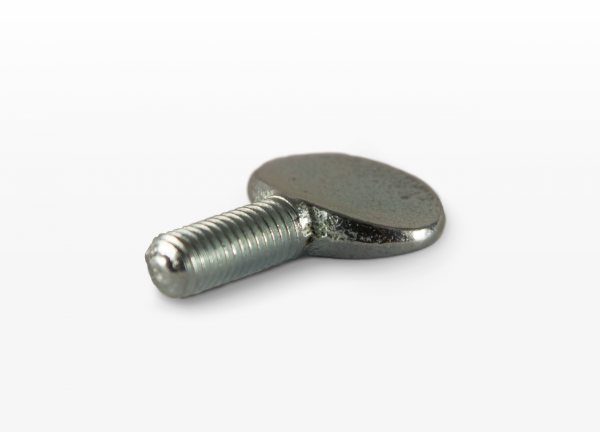

ФЛАЖКОВЫЕ БОЛТЫ

ЛИТЫЕ

РАЗМЕРЫ
ГОЛОВКА M5 M6 M8 M10
A 20,5 23,5 27,5 36,0
B 15,5 16,0 19,0 25,0
C 3,5 4,5 4,5 6,5
D 2,0 2,5 2,5 3,0
ДЛИНА
8 - - - -
10 200 200 - -
12 200 200 100 -
16 200 100 100 -
20 200 100 100 50
25 - 100 100 50
30 - 100 100 50
35 - - - -
40 - - 50 50
50 - - 50 20
60 - - - -
УПАКОВКА:
стандартная или по желанию заказчика
МАТЕРИАЛ:
ковкий чугун EN-GJMB-350-10 по DIN EN 1562, без покрытия., оцинкован., никелирован. по DIN EN ISO 4042, другие покрытия – по запросу.
ДОПУСК:
Метрическая резьба 6 Н (полир. 6 G) по DIN EN ISO 965-1

Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
