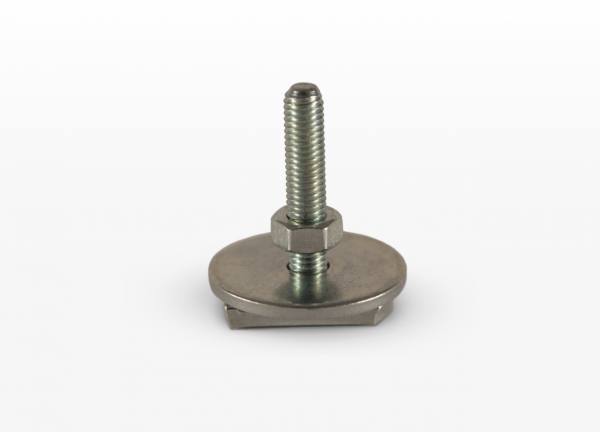

БОЛТЫ С МОЛОТООБРАЗНОЙ ГОЛОВКОЙ

ДВУХКОМПОНЕНТНАЯ КОНСТРУКЦИЯ ДЛЯ МОНТАЖНЫХ ПРОФИЛЕЙ STRUT

» Предварительно смонтированный с шайбой и шестигранной гайкой DIN 934
» По запросу: Горячеоцинкованные болты с молотообразной головкой, зубчатый фланец и расстояние между зубцами по индивидуальному заказу, специальная толщина, специальная длина
» Специальное исполнение, также для профилей других размеров

Размеры головки см. спецификацию по гайкам для шин, зубчатым, для монтажных профилей Strut.

РАЗМЕРЫ/
ДЛИНА (L) M 8 M 10 M 12
C 6 mm 8 mm 9 mm
20 50 - -
30 50 50 50
40 50 50 50
50 50 50 -
60 50 50 50
80 50 50 50
90 - 50 -
100 - 50 50

Максимально допустимые значения нагрузки
для болтов с молотообразной головкой

Следующие значения нагрузки действительны для наших фирменных болтов с молотообразной головкой, изготовленных из стали и нержавеющей стали для монтажных профилей Strut, для использования с резьбовым стержнем класса прочности 4.6 (A4-50) при статической нагрузке. Необходимо учитывать значения макс. нагрузки используемой монтажной шины. Компания BTS не может гарантировать значения ¬ макс. нагрузки монтажной шины.

ЕДИНИЦА ИЗМЕРЕНИЯ
F3 (kN)
F4 (kN)
T (Nm)
M 6 5 1 3,5
M 8 6 2,4 8,4
M 10 7 3,5 17
M 12 7 4 29
M 16 12 4 71
МАТЕРИАЛ:
сталь, мин. твёрдость по Бриннелю 130 НВ, оцинкован. по DIN EN ISO 4042, нержавеющая сталь A4, другие покрытия – по запросу.

Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
