МОНТАЖНЫЕ СТРУБЦИНЫ

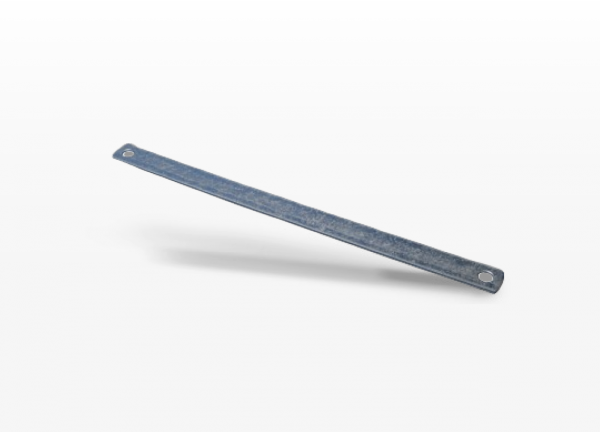

ПРИНАДЛЕЖНОСТИ ПРЕДОХРАНИТЕЛЬНЫЕ ПЛАСТИНЫ

Согласно предписаниям VDS, использование предохранительных пластин для монтажных струбцин является обязательным для труб › DN65. В принципе, все монтажные струбцины могут использоваться с предохранительными пластинами – для предотвращения бокового соскальзывания зажима с опоры. Необходимо следовать предписаниям компетентных органов.

ПОДХОДИТ ДЛЯ
ДЛИНА (mm)
ширина (mm)
ТОЛЩИНА (mm)
ОТВЕРСТИЕ-ø (mm)
TKN 8, TK 10,
TKN 10, TK 12
350 25 3 10,5 / 12,5 12
TK 16 400 40 3 12,5 / 17,0 12
МАТЕРИАЛ:
сталь
ПОВЕРХНОСТНЫЕ ПОКРЫТИЯ:
оцинкован. по DIN EN ISO 4042.

Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
