Lappenschrauben
Kaltgeformt
Draht aus Stahl, Messing oder Edelstahl ist das Ausgangsmaterial für diese Low-Cost-Produkte, die bei billigen Massenprodukte für Baumärkte Verwendung finden. Ein sehr bekanntes Werkzeug mit diesen Lappenschrauben ist die sog. „Dritte Hand“ die als Hilfe beim Lötprozess dient.
Verpackung:
Handelsüblich oder nach Kundenwunsch
Material:
Stahl blank, verzinkt, vernickelt
gem. DIN EN ISO 4042, weitere Beschichtungen auf Anfrage
Toleranz:
Metrisches Gewinde 7 h (blank 7 g) gem. DIN EN ISO 965-1

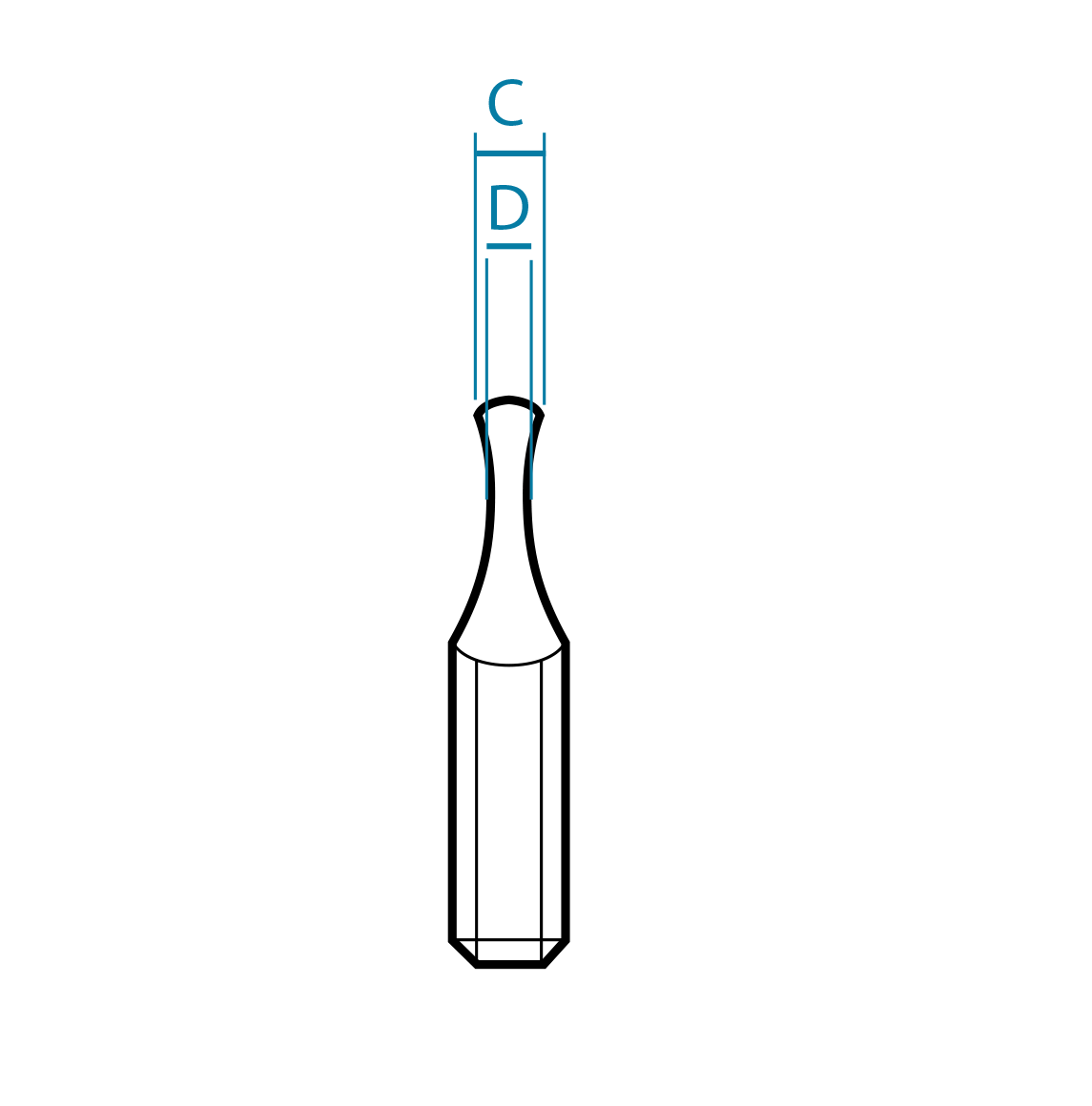

| ABMESSUNGEN | ||||||
|---|---|---|---|---|---|---|
| KOPF | M4 | M5 | M6 | M8 | M10 | |
| A | 11,2 | 14,0 | 16,5 | 22,0 | 26,0 | |
| B | 7,7 | 10,8 | 14,0 | 17,0 | 19,0 | |
| C | 2,6 | 3,1 | 4,1 | 4,7 | 6,0 | |
| D | 1,3 | 1,5 | 1,8 | 2,2 | 2,8 | |
| LÄNGE | ||||||
| 10 | 500 | 200 | 100 | - | - | |
| 12 | 200 | 200 | 100 | - | - | |
| 15 | 200 | 100 | 100 | 100 | - | |
| 20 | 200 | 100 | 100 | 100 | 100 | |
| 25 | 200 | 100 | 100 | 100 | 100 | |
| 30 | 200 | 100 | - | 100 | 100 | |
| 35 | - | - | - | 100 | 100 | |
| 40 | - | - | 100 | 100 | 100 | |
| 50 | - | - | - | 100 | 50 | |
| 60 | - | - | - | 100 | 20 | |
Bei allen oben genannten Maßen handelt es sich um ca. Angaben, die nach oben und unten abweichen können.
