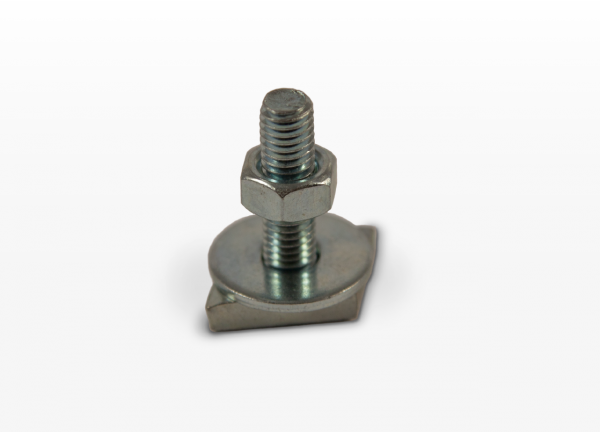

DOUBLES ÉCROU ET VIS TÊTE MARTEAU
POUR PROFILÉS AVEC BRIDES DROITES TYPE 27/18 & 28/30
» Entièrement assemblé avec rondelle DIN 9021 et écrou hexagonal DIN 934
» Sur demande : Pièces spéciales aussi pour autres dimensions de profilés
|
DIMENSIONS M8xL |
A | B | C | D | E | |
|---|---|---|---|---|---|---|
| M8x30 | 21 | 16 | 5 | 24 | 2 | 50 |
| M8x40 | 21 | 16 | 5 | 24 | 2 | 50 |
| M8x50 | 21 | 16 | 5 | 24 | 2 | 50 |
| M8x80 | 21 | 16 | 5 | 24 | 2 | 50 |
MATÉRIAU:
Acier, zingué selon la DIN EN ISO 4042, autres revêtements sur demande
Pour toutes les dimensions ci-dessus, il s'agit de données approximatives qui peuvent varier vers le haut ou vers le bas.
