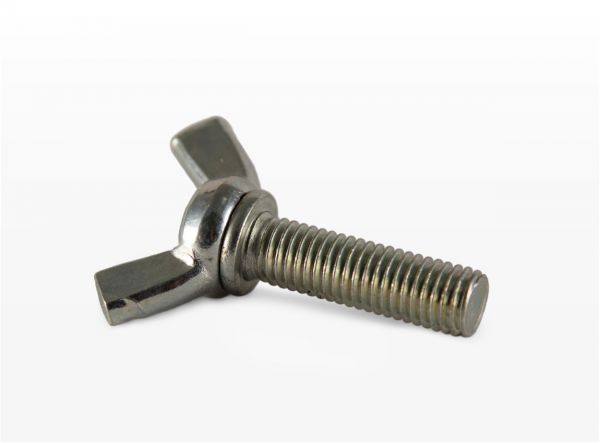

БАРАШКОВЫЕ БОЛТЫ
АМЕРИКАНСКАЯ ФОРМА ИСПОЛНЕНИЯ | ХОЛОДНОЙ ФОРМОВКИ
- От M3x6 до M12x60 поставка с нашего склада, без обязательства
- По запросу Специальная длина и индивидуальные резьбовые концы
- С буртиком под головкой с лепестками, по запросу также без буртика
УПАКОВКА:
стандартная или по желанию заказчика
МАТЕРИАЛ:
сталь, без покрытия, оцинкованная, никелирован. по DIN EN ISO 4042, другие покрытия – по запросу. Нержавеющая сталь А2 или А4, травленая и пассивированная
ДОПУСК:
Метрическая резьба 6 Н (полир. 6 G) по DIN EN ISO 965-1
| РАЗМЕРЫ | ||||||||
|---|---|---|---|---|---|---|---|---|
| ГОЛОВКА | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| e | 18,5 | 22,0 | 22,0 | 26,8 | 30,3 | 35,3 | 47,5 | |
| h | 8,8 | 10,5 | 10,5 | 12,9 | 14,8 | 17,3 | 22,5 | |
| d | 7,8 | 9,5 | 9,5 | 11,9 | 13,5 | 15,3 | 20,5 | |
| ДЛИНА | ||||||||
| 6 | 500 | - | - | - | - | - | - | |
| 8 | 500 | - | 200 | - | - | - | - | |
| 10 | 500 | 200 | 200 | 100 | 100 | - | - | |
| 12 | 500 | 200 | 100 | 100 | 100 | - | - | |
| 15 | 500 | 200 | 100 | 100 | 100 | 50 | - | |
| 20 | 500 | 200 | 100 | 100 | 100 | 50 | 20 | |
| 25 | 500 | 100 | 100 | 100 | 100 | 50 | 20 | |
| 30 | 500 | 100 | 100 | 100 | 100 | 50 | 20 | |
| 35 | - | 100 | 100 | 100 | 100 | 50 | 20 | |
| 40 | - | - | 100 | 100 | 50 | 50 | 20 | |
| 45 | - | - | - | - | 50 | - | - | |
| 50 | - | - | 100 | 100 | 50 | 50 | 20 | |
| 60 | - | - | - | 100 | 50 | 20 | 20 | |
Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
