ГАЙКИ ДЛЯ ШИН
С ЗУБЦАМИ, ДЛЯ МОНТАЖНЫХ ПРОФИЛЕЙ STRUT
- По запросу: Горячеоцинкованные шинные гайки для соединений с натягом, зубчатый фланец и расстояние между зубцами по индивидуальному заказу, специальная толщина
- Специальное исполнение, также для профилей других размеров

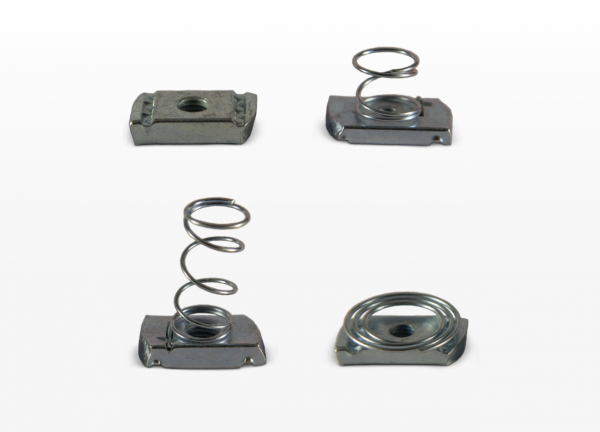

| БЕЗ ПРУЖИНЫ | КОРОТКАЯ ПРУЖИНА | ДЛИННАЯ ПРУЖИНА | ПАЗ | |||||
|---|---|---|---|---|---|---|---|---|
| A |
|
A |
|
A |
|
A |
|
|
| M 6 | 6 | 100/400 | 6 | 100/400 | 6 | 100/400 | 6 | 100 |
| M 8 | 6 | 100/400 | 6 | 100/400 | 6 | 100/400 | 6 | 100 |
| M 10 | 8 | 100/400 | 8 | 100/400 | 8 | 100/400 | 8 | 100 |
| M 12 | 9 | 100/400 | 8 | 100/400 | 9 | 100/400 | 9 | 100 |
| M 16 | 10 | 50/200 | - | - | - | - | - | - |
Значения нагрузки
для шинных гаек
Следующие значения нагрузки действительны для наших фирменных болтов с молотообразной головкой, изготовленных из стали и нержавеющей стали для ¬ монтажных профилей Strut, для использования с резьбовым стержнем класса прочности 4.6 при ¬ статической ¬ нагрузке. Необходимо учитывать значения макс. нагрузки используемой монтажной шины Компания BTS не может гарантировать ¬ значения макс. нагрузки монтажной шины.
| ЕДИНИЦА ИЗМЕРЕНИЯ | F3 (kN) | F4 (kN) | T (Nm) |
|---|---|---|---|
| M 6 | 5 | 1 | 3,5 |
| M 8 | 6 | 2,4 | 8,4 |
| M 10 | 7 | 3,5 | 17 |
| M 12 | 7 | 4 | 29 |
МАТЕРИАЛ:
сталь, мин. твёрдость по Бриннелю 130 НВ, оцинкован. по DIN EN ISO 4042, нержавеющая сталь A4, другие покрытия – по запросу.
Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
