ГАЙКИ ДЛЯ ШИН
С ФИКСИРУЮЩИМ ПРИСПОСОБЛЕНИЕМ И ЗУБЦАМИ, ДЛЯ МОНТЗНЫХ ПРОФИЛЕЙ STRUT

  • Один тип для всех монтажных профилей Strut
  • Простой и быстрый монтаж одной рукой
  • После поворота хорошо фиксируется в шине, отлично подходит для вертикально установленных шин
  • После монтажа остаётся достаточно подвижным
  • Пружина не заклинивает в перфорированных шинах
  • По запросу: Горячеоцинкованные шинные гайки для соединений с натягом, зубчатый фланец и расстояние между зубцами по индивидуальному заказу, специальная толщина, пластик цвета RAL – по желанию заказчика

Специальное исполнение, также для профилей других размеров

Zeichnung Vermassung Schienenmutter mit Fixierhilfe
Гайка для шин, с фиксирующим приспособлением
ширина (mm)
M6 6 100
M8 6 100
M10 8 100
M12 9 100

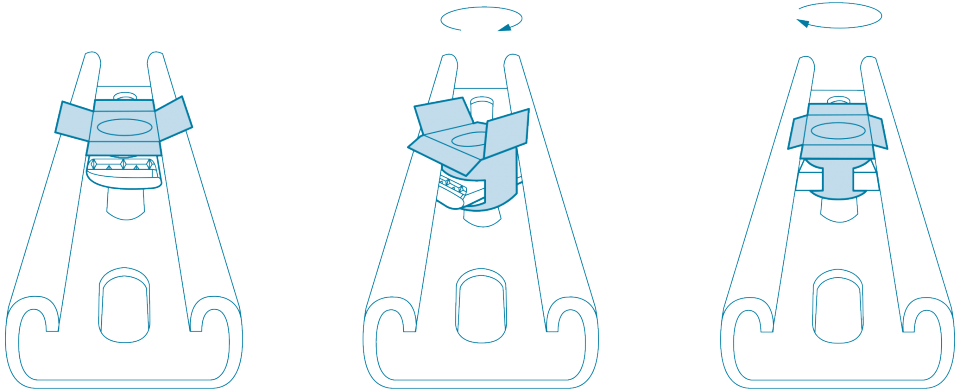

«ФИКСИРУЕТСЯ ПО ОДНОМУ МАНОВЕНИЮ РУКИ»

Значения нагрузки
для шинных гаек
Следующие значения нагрузки действительны для наших фирменных болтов с молотообразной головкой, изготовленных из стали и нержавеющей стали для ¬ монтажных профилей Strut, для использования с резьбовым стержнем класса прочности 4.6 при ¬ статической ¬ нагрузке.
Необходимо учитывать значения макс. нагрузки используемой монтажной шины. Компания BTS не может гарантировать значения ¬ макс. нагрузки монтажной шины.

ЕДИНИЦА ИЗМЕРЕНИЯ
F3 (kN)
F4 (kN)
T (Nm)
M 6 5 1 3,5
M 8 6 2,4 8,4
M 10 7 3,5 17
M 12 7 4 29
M 16 12 4 71
ЕДИНИЦА ИЗМЕРЕНИЯ:
сталь, мин. твёрдость по Бриннелю 130 НВ, оцинкован. по DIN EN ISO 4042, фиксирующее приспособление из полипропилена (пластик), цвет серый RAL7040. Нержавеющая сталь A4, другие покрытия – по запросу.

Все приведённые выше размеры являются приблизительными, они могут отклонятся в ту или другую сторону. Другие поверхностные покрытия возможны по запросу.
