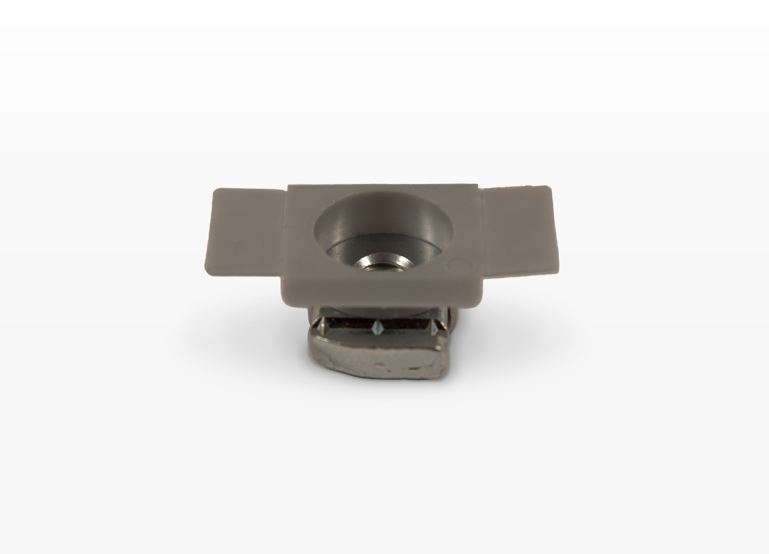

Schienenmuttern
Gezahnt mit Fixierhilfe für Strut-Montageschienen
- Ein Typ für alle Strut-Schienen

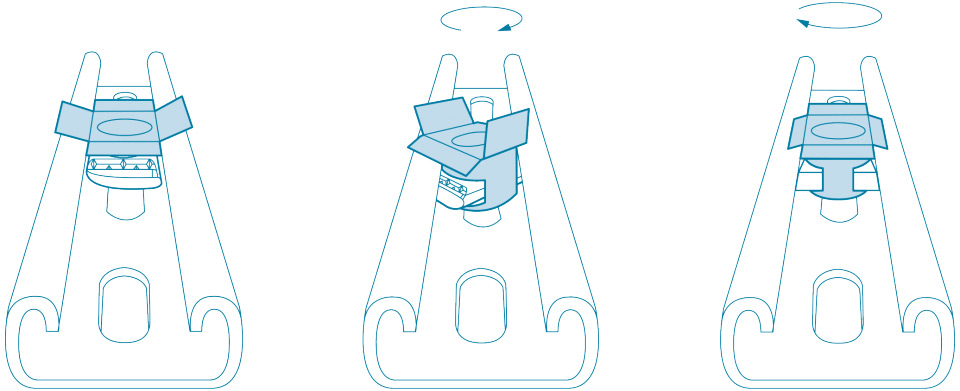

- Einfache und schnelle Montage mit einer Hand
- Hält nach Drehung in der Schiene, ideal für vertikal installierte Schienen
- Bleibt nach Montage leicht verschiebbar
- Kein Verklemmen der Feder in gelochten Schienen
- Auf Anfrage: Feuerverzinkte Schienenmuttern mit Übermaß, individuelle Verzahnung / Zahnabstände, Sonderdicken, Kunststoff in RAL-Farbe nach Kundenwunsch
- Komplettes Sonderteil, auch für andere Profilgrößen

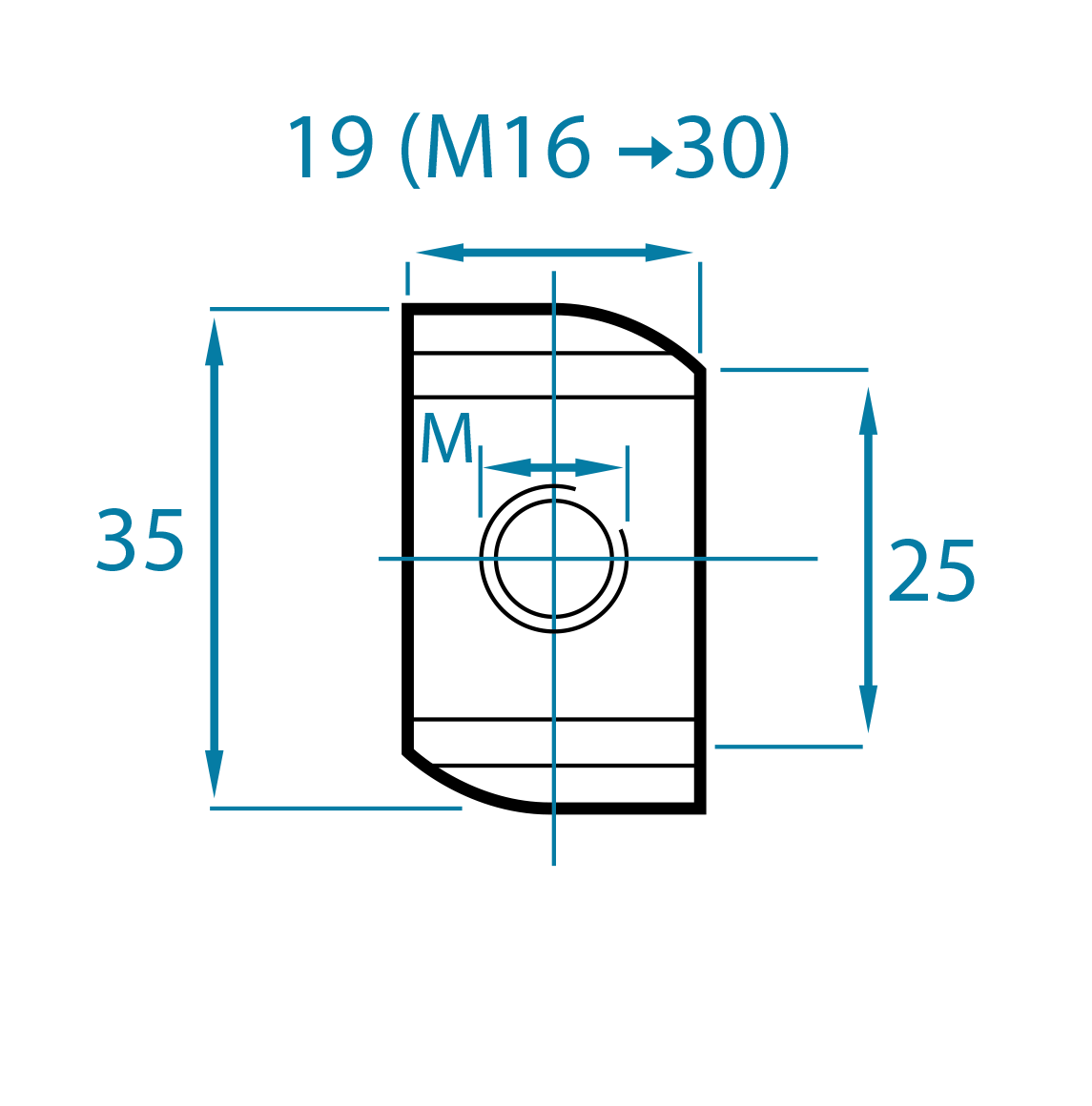

| Schienenmutter mit Fixierhilfe | ||
|---|---|---|
| Dicke (mm) | ||
| M6 | 6 | 100 |
| M8 | 6 | 100 |
| M10 | 8 | 100 |
| M12 | 9 | 100 |
“Fixierung im Handumdrehen”
Belastungswerte
Schienenmuttern
Folgende Belastungswerte gelten für BTS-Schienenmuttern aus Stahl und rostfreiem Stahl für Strut-Montageschienen in Verbindung mit einer Gewindestange der Festigkeitsklasse 4.6 bei statischer Belastung.
Die max. Belastungswerte der verwendeten Montageschiene sind zu beachten. Für die Belastungswerte der Montageschiene kann BTS keine Gewähr übernehmen.
| Dimension | F3 (kN) | F4 (kN) | T (Nm) |
|---|---|---|---|
| M 6 | 5 | 1 | 3,5 |
| M 8 | 6 | 2,4 | 8,4 |
| M 10 | 7 | 3,5 | 17 |
| M 12 | 7 | 4 | 29 |
| M 16 | 12 | 4 | 71 |
Material:
Schienenmutter Stahl, mind. Härte 130 HB verzinkt gem. DIN EN ISO 4042,
Fixierhilfe aus Polypropylen (Kunststoff), Farbe grau nach RAL7040,
Edelstahl A4, weitere Beschichtungen auf Anfrage
Bei allen oben genannten Maßen handelt es sich um ca. Angaben, die nach oben und unten abweichen können.
