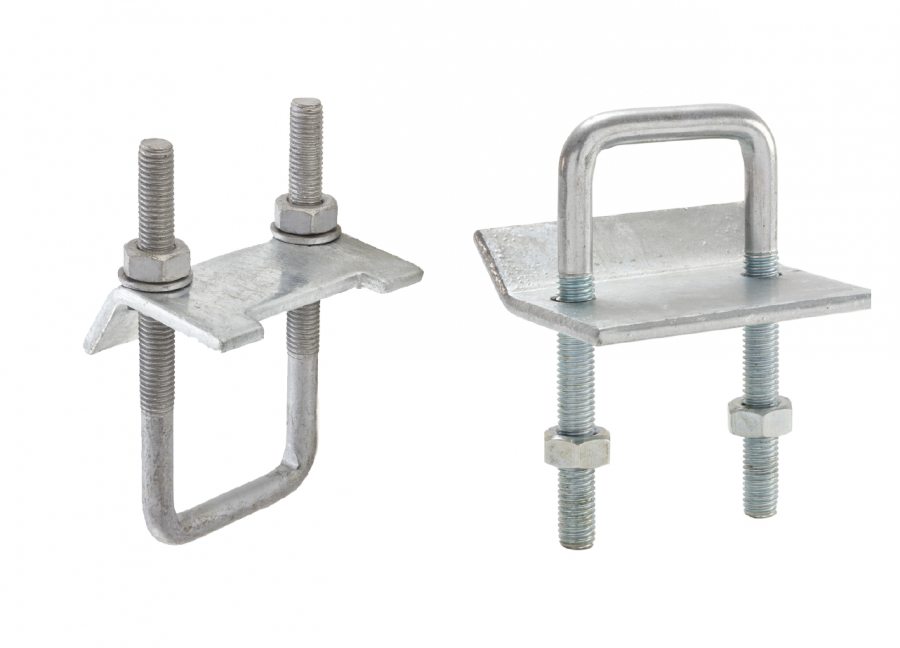

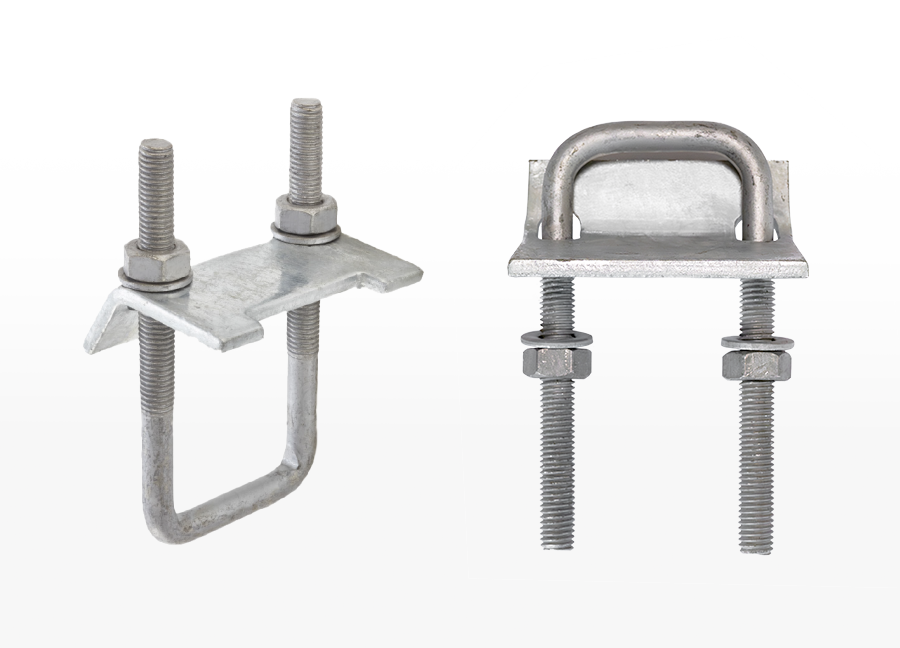

Bügel Trägerklammern | ZUR BEFESTIGUNG VON STRUT-MONTAGESCHIENEN AN STAHLTRÄGERN OHNE BOHR- ODER SCHWEISSARBEITEN

  • Vollständiger, vormontierter Montagesatz mit Platte, Sechskantmuttern und U-Scheiben
  • Klemmbügel ohne Aussparung und mit Aussparung zur Zentrierung der Schiene
  • Ausrichtung der Schiene am Träger auch nach Montage möglich
Buegelträgerklammern
Modell
H (mm) M SW (mm)
BTK 110 41/21- 41/41 110 M10 17 25
BTK 150 41/62- 41/83 150 M10 17 25

Montagehinweise

Folgende Belastungswerte „F” gelten für BTS Bügel-Trägerklammern in Verwendung mit Strut-Montageschienen bei statischer Belastung. Die Trägerklammern sind ausschließlich paarweise zu verwenden (siehe Abbildung links unten).

Zu beachten sind die max. Belastungswerte der verwendeten Montageschiene. Für die Belastungswerte der Montageschiene kann BTS keine Gewähr übernehmen.

Modell
T (Nm)
Max. Flanschhöhe FT (mm)
F (N)
BTK 110 22 18 3200
BTK 150 22 18 3200
Werkstoff:
Stahl mind. Härte 130 HB
Lieferumfang:
U-Bügel, Klemmplatte, 2 Sechskantmuttern, 2 U-Scheiben
OBERFLÄCHENBESCHICHTUNG:
verzinkt nach DIN EN ISO 4042, feuerverzinkt

Bei allen oben genannten Maßen handelt es sich um Circa-Angaben, die nach oben und unten abweichen können. Zwischenverkauf vorbehalten.
