Trägerklammern
Temperguss
Zur Befestigung an Trägern ohne Bohren oder Schweißen für: Sprinkleranlagen, Heizungs-, Lüftungs- und Klimaanlagenbau, Akkustikbau, Elektro-, Rohr- und Sanitärinstallationen, Maschinen- und Stahlbau.
- Soweit möglich, VdS, FM und UL approbiert
- Komplettes Sortiment für Gewindestangen M6 – M16 aus Vorrat
- Zollgewinde auf Anfrage
- Klemmstärken von 18 – 45 mm
- Informationsblatt “Produktvorzüge” ebenfalls zu beachten
| Modell | A (ca. mm) |
B (ca. mm) |
C (ca. mm) |
D | E (ca. mm) |
F (ca. mm) |
G (ca. mm) |
H (ca. mm) |
Gewicht (ca. g) |
Nennlast (N) |
Zertifikate |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TKN 8 | 21 | 19 | 35 | M8/ø 9 | 35 | M8 | 18 | 38 | 85 | 1200 | VdS, UL |
| 21 | 19 | 35 | M6/ø 7 | 35 | M8 | 18 | 38 | 85 | 1200 | UL | |
| TK 10 | 29 | 21 | 45 | M8/ø 9 | 41 | M10 | 23 | 50 | 145 | 2500 | VdS, UL |
| 29 | 21 | 45 | M6/ø 7 | 41 | M10 | 23 | 50 | 145 | 2500 | UL | |
| TKN 10 | 23 | 21 | 42 | M10/ø 11 | 41 | M10 | 20 | 44 | 143 | 2500 | VdS, UL, FM |
| TK 12 | 32 | 23,5 | 54 | M12/ø 13 | 48 | M10 | 26 | 58 | 216 | 3500 | VdS, UL, FM |
| TK 16 | 26 | 29,5 | 58 | M10, M12, M16 / ø 11, ø 13, ø 17 |
55 | M12 | 28 | 58 | 335 | 5500 | VdS, UL, FM |
| TKC * | 44 | 55 | 78 | ø 13 | 59 | M12 | 45 | 71 | 551 | 3500 | - |
*Bitte beachten Sie die abweichende Verpackung und den abweichenden Werkstoff.
Abb. zeigt TKC

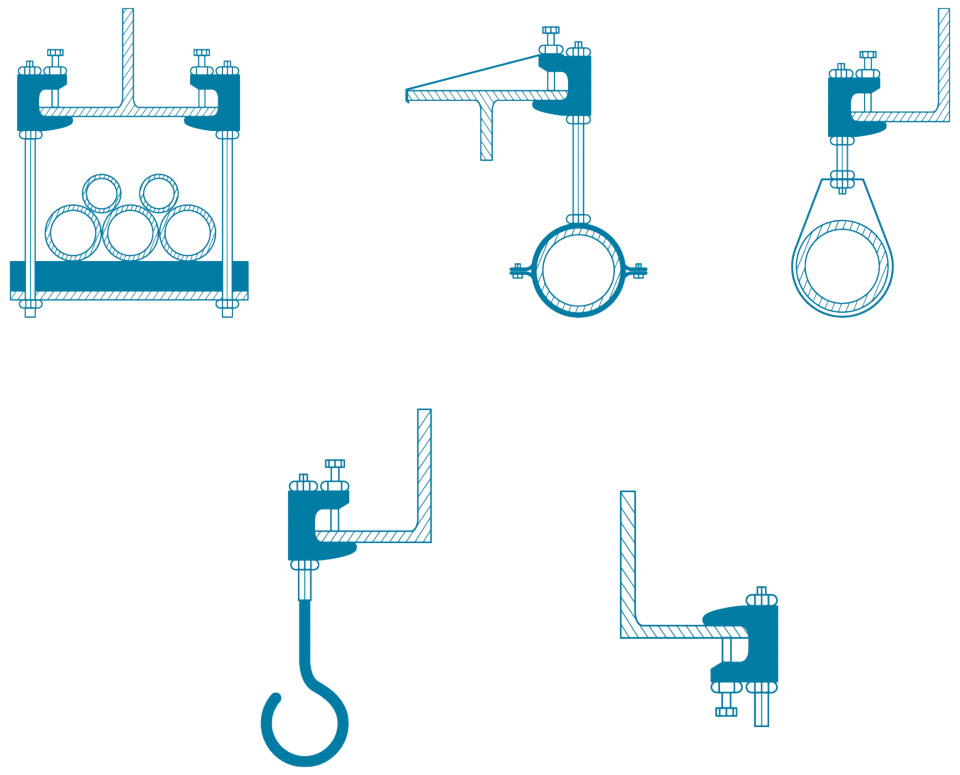

ANWENDUNGEN
Unsere Trägerklammern vom Typ TK und TKN können sowohl in Zugrichtung gegen die Feststellschraube als auch in Zugrichtung gegen den Steg montiert werden. Weitere Informationen entnehmen Sie bitte unserer Montageanleitung. Das Datenblatt Anwendungen steht als Download zur Verfügung.
Unsere Trägerklammern vom Typ TK und TKN können sowohl in Zugrichtung gegen die Feststellschraube als auch in Zugrichtung gegen den Steg montiert werden. Weitere Informationen entnehmen Sie bitte unserer Montageanleitung.
Bei allen oben genannten Maßen handelt es sich um ca. Angaben, die nach oben und unten abweichen können.
