Trägerklammern
Edelstahl

Trägerklammern dienen der sicheren Befestigung zusätzlicher Komponenten unterhalb von vorhandenen Stahlkonstruktionen (I-, T, U-Träger und Winkelprofil). Hauptsächlich werden die Trägerklammern bei der Installation von Elektro-, Heizungs-, Klima-, Lüftungs-, Sanitär- und Sprinklersystemen eingesetzt, insbesondere auch dann, wenn es darauf ankommt, in explosionsgefährdeten Bereichen Verbindungen ohne Schweißen und Bohren herzustellen.

Gefertigt werden diese Teile aus Temperguss. Nach der erforderlichen Bearbeitung des Grundkörpers mit Gewinde und/oder einem Durchgangsloch sowie einer Oberflächenveredlung wird eine Stahl-Feststellschraube mit Ringschneide, auf die eine Kontermutter geschraubt ist, vormontiert. Die Teile sind dann für eine schnelle Montage am Stahlträger vorbereitet. Zunächst wird die Trägerklammer mit der Spannschraube handfest und dann entsprechend der Montageanleitung des Herstellers auf den Flansch aufgeschraubt. Die Ringschneide der Schraube dringt dabei in das Trägermaterial leicht ein und gibt mit der Kraftübertragung hohe Sicherheit. Ergänzend ist die Kontermutter anschließend ebenfalls gemäß Montageanleitung anzuziehen. Abhängig davon, ob es sich um eine Trägerklammer mit Anschlussgewinde oder Durchgangsbohrung handelt, kann man anschließend eine Gewindestange einschrauben oder durchstecken und mit einer Sechskantmutter sichern. In diesem Fall ist die nachträgliche Höhenjustierbarkeit der Installation auch nachträglich noch möglich. An der Gewindestange werden je nach Bedarf beispielsweise Rohrschellen, Kabelbahnen, Lüftungsschächte, Montageschienen, Lampen, Deckenstrahlheizungen, Lüfter, Ventilatoren, Rasterdecken und ähnliches befestigt.

Je nach Hersteller und Ausführung verfügen die Trägerklammern über Zulassungen bei Institutionen wie zum Beispiel dem „VdS“ (Verband der Sachversicherer) und/oder „FM“ (Factory Mutual Research Corporation) und/oder „UL“ (Underwriters Laboratories Inc.) Im Markt verbreitet sind Trägerklammern mit Gewindegrößen M 6 bis M 16 bzw. 7 mm bis 17 mm Durchgangsbohrung in galvanisch verzinkter Ausführung. Die Sicherungslaschen sind in 2 Größen erhältlich. Sonderausführungen z. Bsp. mit großer Klemmstärke (bis 39 mm), spezielle Oberflächen und rostfreie Ausführungen sind bei entsprechenden Mengen auf Anfrage ebenfalls erhältlich. Die Nennlasten der Trägerklammern bewegen sich je nach Ausführung bei den gängigsten Größen zwischen 1200 (N) und 5500 (N). Das Infoblatt steht als Download zur Verfügung.

  • Mit Feststellschraube DIN 933 M10x40 mit Ringschneide (CP) und Sechskant – Kontermutter DIN 439
  • Markierung “9mm”, “11mm” oder “13mm” und Werkstoff
Zeichnung Vermaßung Trägerklammer Edelstahl, seitlich
Zeichnung Vermaßung Trägerklammer Edelstahl, von oben
Nennlast (N)
Für Gewindestange
Maße (mm)
S A B C D E H
1000 M8 0-16 21,5 21,0 38,0 9,0 34,0 41,5 M10 50
1000 M10 0-16 21,5 21,0 38,0 11,0 34,0 41,5 M10 50
1300 M12 0-16 21,5 21,0 38,0 13,0 34,0 41,5 M10 50

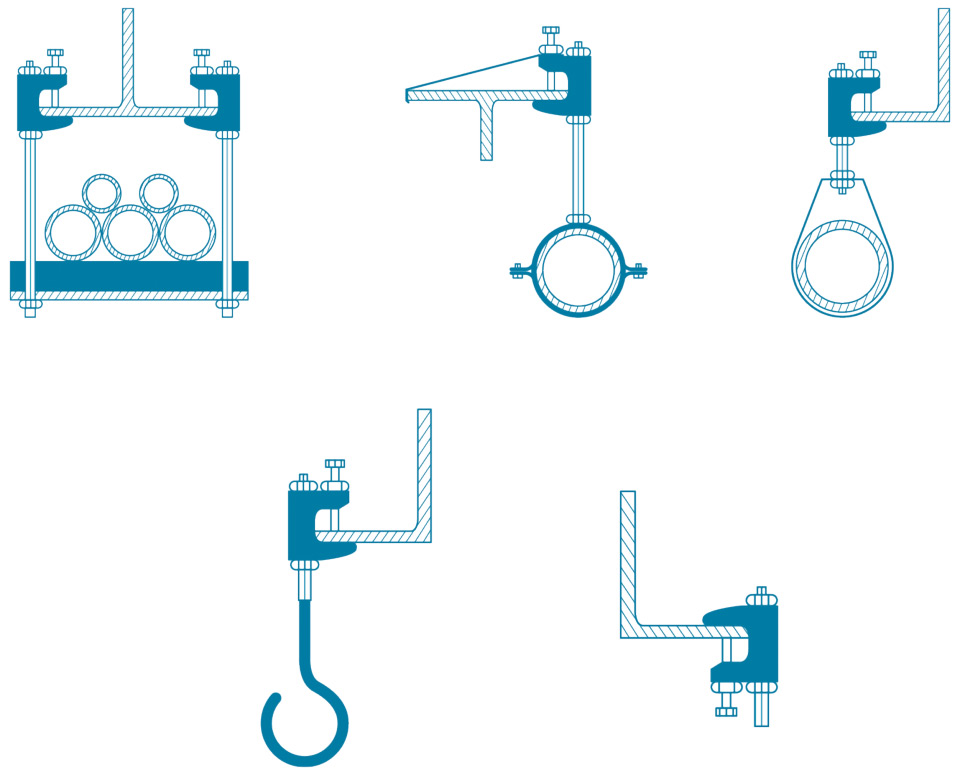

ANWENDUNGEN

Unsere Trägerklammern vom Typ TK und TKN können sowohl in Zugrichtung gegen die Feststellschraube als auch in Zugrichtung gegen den Steg montiert werden. Weitere Informationen entnehmen Sie bitte unserer Montageanleitung.

WERKSTOFF:
Edelstahl A2 (1.4301) oder A4 (1.4401)
LIEFERUMFANG:
Montiert mit 6kt.-Schraube DIN 933, Schraubende mit Ringschneide (CP) nach EN ISO 4753 und Kontermutter DIN 439

Bei allen oben genannten Maßen handelt es sich um ca. Angaben, die nach oben und unten abweichen können.
